                首頁 > 產品中心 > 播控及畫面分割 >

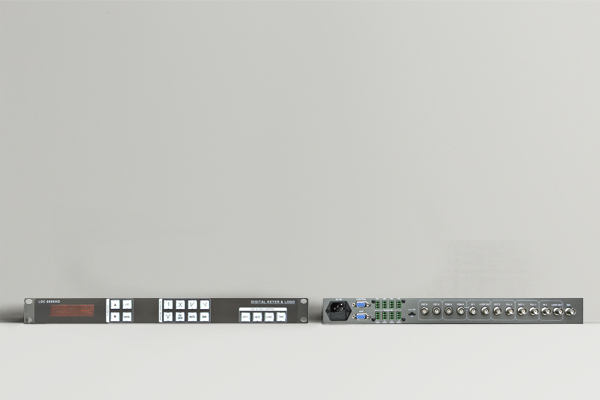

                數字臺標鍵控一體機

                產品描述:

                科迪數字臺標鍵控一體機,可生成4個靜態、動態臺標,位置可調、透明度可選、各通道臺標可疊加,并完全獨立于鍵控器功能的實現。
                支持2路節目輸入和2級獨立的鍵疊加,滿足各類用戶的特殊應用。
                采用通用性良好的4G micro SD卡植入文件系統。

                ◇ 信號格式
                符合SMPTE 和 ITU 標準,支持 143Mbps、177Mbps、270Mbps、360Mbps、540Mbps 等不同碼率的標清 SDI 串行數字信號以及1.485Gbps碼率下支持HD-SDI高清信號。
                ◇ 輸入輸出
                輸入:2路播出信號(帶環出)、2路KEY信號、2路FILL信號、支持8路模擬音頻或4路AES/EBU數字音頻加嵌。
                輸出:2路PGM信號分配輸出、2路PST信號分配輸出
                ◇ 音頻嵌入功能
                支持8路模擬音頻嵌入或4路數字AES/EBU音頻嵌入,嵌入通道可選,可一鍵靜音。
                ◇ 雙路數字時基設計
                內部集成一行之內的時基校正器, 實現播出信號任意切換無抖動、無閃爍。
                ◇ 獨立的臺標功能
                四通道臺標生成器,實現臺標、動畫和數字時鐘輸出,完全獨立于鍵控功能的實現,不會影響到鍵控功能。
                ◇ 豐富的鍵切換特效模式
                支持CUT、FADE、MIX、FADECUT、CUTFADE、FUSION,其中的FUSION的融合度可通過菜單調節。
                ◇ 2級鍵疊加
                兩路鍵信號可同時或分別鍵入到節目信號上。
                ◇ 透明度可調
                可根據需要完成臺標信號和鍵信號的透明效果。
                ◇ REF外同步視頻信號鎖相
                支持外同步信號輸入,實現場逆程切換,可以保持切換瞬間畫面盡最大可能保持完整。
                ◇ 掉電直通功能
                保證在意外掉電情況下,源信號自動輸出應急,避免信號中斷。
                ◇ RS-232、RS-422、RS-485控制方式
                臺標鍵控一體機具有多個 RS-232 串口,可根據客戶需要將部分串口修改為 RS-422、RS-485 串口,可通過遙控面板、中控、電腦進行控制。
                ◇ TCP/IP(以太網)控制(可選)
                鍵控器支持選配網絡控制模塊,支持網絡 TCP/IP 控制,可以根據預設網絡地址和開啟密碼實現不同權限的控制。
                ◇ 控制方式
                臺標鍵控一體機支持一體式前面板及選配遙控面板控制,可實現對設備的遠程控制。
                ◇ 冗余熱備份電源(可選)
                可選雙電源,保證臺標鍵控一體機供電不間斷,使系統更加安全可靠。

                技術指標

                數字(PGM)信號輸入

                反射損耗

                > 18dB@5MHz~1.485Gbps

                輸入信號

                2路HD-SDI(帶環出)

                信號幅度

                800mV±5%

                碼率

                最大支持到1.485Gbps

                阻抗

                75Ω

                連接器

                BNC符合IEC169-8標準

                上升/下降時間

                <270ps

                反射損耗

                > 18dB@5MHz~1.485Gbps

                直流偏移

                0V±0.5V

                信號幅度

                800mV±5%

                過沖

                < 5%L

                阻抗

                75Ω

                抖動

                < 0.15UI

                數字(FILL)信號輸入

                同步

                輸入信號

                2路

                信號類型

                NTSC/PAL模擬復合視頻同步

                碼率

                最大支持到1.485Gbps

                連接模塊

                BNC符合IEC169-8標準

                連接器

                BNC符合IEC169-8標準

                阻抗

                75Ω

                反射損耗

                > 18dB@5MHz~1.485Gbps

                控制

                信號幅度

                800mV±5%

                控制方式

                RS-232

                阻抗

                75Ω

                控制協議

                9600波特率,8位,1位停止位,無校驗位

                數字(KEY)信號輸入

                連接器

                9針D型口、2-RX、3-TX、5-GND

                輸入信號

                2路

                機箱規格

                碼率

                最大支持到1.485Gbps

                電源

                90~260V/AC,50/60Hz

                連接器

                BNC符合IEC169-8標準

                功率

                25W~300W,根據機箱高度

                反射損耗

                > 18dB@5MHz~1.485Gbps

                主機尺寸

                1RU 寬 483mm×高 44mm×深 300mm

                信號幅度

                800mV±5%

                遙控面板

                1RU 寬 483mm×高 44mm×深 130mm

                阻抗

                75Ω

                工作溫度

                0℃~60℃ 無冷凝

                數字信號輸出

                存儲溫度

                -20℃~75℃

                輸出信號

                2路PGM分配輸出

                2路PST分配輸出

                工作濕度

                20%~70%RH

                連接器

                BNC符合IEC169-8標準

                存儲濕度

                0%~90%RH,不結露


                訂購指南

                型 號

                規 模

                說 明

                高度

                LDC6000SD-LK

                2路

                SDI數字標清信號臺標鍵控一體機,帶內置臺標發生器,2級鍵疊加

                1RU

                LDC6800HD-LK

                2路

                HD-SDI數字高清信號臺標鍵控一體機, 帶內置臺標發生器,2級鍵疊加

                1RU

                LDC6800-PN

                2路

                高清臺標鍵控一體機遙控面板

                1RU
