                Kd-MO系列光矩陣

                產品描述:

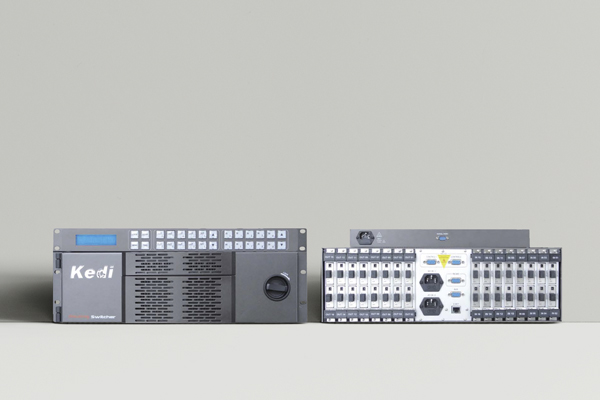

                Kd-MO系列光矩陣是一款可達288×288規模,可靈活配置輸入、輸出板卡的高性能的模塊化插板式矩陣系統。依據傳輸信號圖像無壓縮、無損失、不失真,傳輸信號過程高清實時、無延時的特點,實現真正“全高清”信號,輸出高質量的無抖動的信號圖像。
                產品系列分類
                Kd-MO系列光矩陣可分為Kd-MO1系列8×8、16×16、36×36、72×72中、小規模的光矩陣,與Kd-MO2系列144×144、288×144、288×288大規模的光矩陣。
                產品信號種類
                Kd-MO系列光矩陣的輸入、輸出板卡可任意搭配不同接口的信號發送器和信號接收器,包括3G-SDI、HD-SDI、SD-SDI、HDMI、DVI、VGA、YPbPr、CVBS信號。每一路的輸出都可自由選擇任何一路的輸入進行轉換、切換,且不會干擾其它輸出,分辨率可達1920×1200@60Hz,并且向下兼容1080p@60Hz、1080p@30Hz、1080i@60Hz、720p@60Hz、1280×1024@60Hz、1024×768@60Hz、800×600@60Hz等常見信號格式。

                產品工藝結構
                Kd-MO系列光矩陣具有領先的模塊化前后插板式結構,由科迪在國內率先應用。
                (1)FPGA陣列式純硬件技術架構:
                由于無硬盤,免維護,無操作系統,避免了工控式系統的死機、硬件沖突、藍屏以及計算機病毒侵入的問題;而且 啟動速度快(<20秒),穩定可靠,意外斷電不會造成設備受損,可頻繁操作開關機。 (2)模塊化前后插板式結構:
                輸入、輸出板卡采用模塊化后插板式結構,可靈活配置不同的信號格式與數量;電源板卡、控制板卡采用雙電源、雙控制的冗余熱備份的模塊化前插板式結構,提高了設備的穩定性。
                (3)支持帶電熱插拔,在不經斷電和不改變布線的情況下,只需更換或增加板卡,即可完成在線升級、維護與擴容。
                (4)信號接口與信號板卡一體化,解決了虛焊漏焊等影響信號質量的工藝瓶頸,減少矩陣的故障點。
                (5)風冷降噪溫控的設計,大大提高了設備的穩定性。
                產品獨有功能及特點
                光纖輸入信號格式:3G-SDI、HD-SDI、SD-SDI、DVI、VGA、HDMI、YPbPr、CVBS;
                光纖輸出信號格式:3G-SDI、HD-SDI、SD-SDI、DVI、VGA、HDMI、YPbPr、CVBS;
                矩陣規模:8×8~72×72、144×144~288×288,更大規模定制;
                支持圖像最高分辨率1920×1200@60Hz,并符合VESA和HDTV全部常規標準;
                向下兼容各種信號格式的分辨率和刷新頻率,具有自動統一信號格式輸出上屏,以及依據用戶需求手動調節的倍線功能;
                每路輸入、輸出信號格式皆具有獨立的3.5mm TRS立體聲音頻接口,支持模擬音頻嵌入和模擬音頻解嵌,音頻與視頻同步
                傳輸;
                光纖板卡支持單模和多模的兩種模式;
                具有信號均衡補償、修正、自動調節和時鐘恢復功能,確保信號轉換切換后無損耗;
                輸出板卡具有時基校準同步功能,在切換畫面的瞬間,盡最大可能保持畫面的完整,保證切換瞬間畫面無抖動,達到真正的“無縫”切換; 提供多種通訊方式:RS-485控制、RS-232控制、RS-422控制和Ethernet控制;
                提供多種控制方式:外置專用面板控制和專用軟件控制; 專用控制軟件,實時顯示輸入輸出工作狀態,并可進行倍線處理;
                模塊化前后插板式結構,支持帶電熱插拔,在不經斷電和不改變布線的情況下,即可更換或增加板卡;
                信號接口與板卡一體化,可解決虛焊漏焊等影響信號質量的工藝瓶頸,減少系統故障點;
                緩沖的輸入和輸出,保證信號無串擾;
                多層線路板,保證信號極強的抗干擾能力;
                冗余式雙電源、雙控制系統;
                90~260V/AC 50/60Hz內部國際電源,適用于全球范圍;
                掉電記憶、斷電保護功能,進一步提高系統的穩定性和可靠性。

                機箱規格

                型號

                Kd-MO16

                Kd-MO 36

                Kd-MO 72

                Kd-MO 144

                Kd-MO 288144

                Kd-MF2-288

                最大規模

                16×16

                36×36

                72×72

                144×144

                288×144

                288×288

                可插卡數量

                8塊輸入板卡

                8塊輸出板卡

                18塊輸入板卡

                18塊輸出板卡

                36塊輸入板卡

                36塊輸出板卡

                36塊輸入板卡

                36塊輸出板卡

                72塊輸入板卡

                36塊輸出板卡

                72塊輸入板卡

                72塊輸出板卡

                輸入板卡

                3G-SDI光纖、HD-SDI光纖、SD-SDI光纖、DVI光纖、VGA光纖、HDMI光纖、YPbPr光纖、CVBS光纖

                輸出板卡

                3G-SDI光纖、HD-SDI光纖、SD-SDI光纖、DVI光纖、VGA光纖、HDMI光纖、YPbPr光纖、CVBS光纖

                信號電平

                T.M.D.S. 2.9V~3.3V

                支持分辨率

                最高分辨率1920×1200@60Hz

                控制接口

                RS-485、RS-422、RS-232、TCP/IP

                功耗

                <80w,含板卡

                <180w,含板卡

                <600w,含板卡

                <900w,含板卡

                <1200w,含板卡

                <1500w,含板卡

                高度

                4U

                7U

                14U

                26U

                42U

                42U

                尺寸W×D×H

                483×403×176(mm)

                483×403×308(mm)

                483×503×616(mm)

                483×503×1144(mm)

                483×503×1848(mm)

                483×503×1848(mm)

                電源要求

                90~260V/AC,50/60Hz

                工作溫度

                0℃~50℃


                技術指標

                DVI

                信號幅度

                800mVp-p ± 10%

                阻抗

                100Ω

                上升/下降時間

                600ps ± 100

                均衡

                >20m 1920×1200@60Hz

                反射損耗

                ≥15dB @ 5MHz~1.5GHz

                碼率

                1.65Gbps

                HDMI 2.0規范

                HDMI 2.0規范定義4096×1536 @ 60Hz 分辨率

                HDCP 2.2

                HDCP 2.2優質內容保護協議

                MHL 1.0/2.0/3.0

                最高可達4096×1536 @ 60Hz 分辨率

                HDMI

                信號幅度

                800mVp-p ± 10%

                阻抗

                100Ω

                上升/下降時間

                600ps ± 100

                均衡

                >20m 1920×1080@60Hz

                反射損耗

                ≥15dB @ 5MHz~1.5GHz

                碼率

                2.25Gbps

                VGA

                信號幅度

                1Vp-p ±10%

                阻抗

                75Ω

                串擾

                ≤60dB @ 4.43MHz

                信噪比

                ≥56 dB(加權),≥70 dB(非加權)

                帶寬

                ≥500MHz

                HD-SDI

                信號幅度

                800mVp-p ± 10%

                阻抗

                75Ω

                反射損耗

                ≥15dB @ 5MHz~3GHz

                上升/下降時間

                <135ps

                過沖

                <5% L

                抖動

                ≤0.3UI

                碼率

                1.485Gbps

                YPbPr

                信號幅度

                Y: 0.7 Vp-p   ±10%

                Pb:0.35 Vp-p   ±10%

                Pr:0.35 Vp-p   ±10%

                阻抗

                75Ω

                串擾

                ≤60dB @ 4.43MHz

                信噪比

                ≥56 dB(加權),≥70 dB(非加權)

                帶寬

                450MHz

                CVBS

                信號幅度

                1Vp-p ±10%

                連接模塊

                BNC

                阻抗

                75Ω

                串擾

                ≤60dB @ 4.43MHz

                頻率響應

                ±0.2dB @ 6MHz

                微分增益

                ±1%

                微分相位

                ±1°

                信噪比

                ≥56 dB(加權),≥70 dB(非加權)

                帶寬

                150MHz

                光纖

                接口類型

                LC/SFP接口

                波長(1~4 ch. CWDM)

                1310nm;1550nm

                IP

                接口類型

                RJ-45(female)

                信號標準

                H.264/AVC digital video

                支持1920×1200@ 60Hz 以下任意分辨率

                信號壓縮標準

                H.264/AVC (ITU-T H.264,   ISO/IEC 14496-10:2003 MPEG-4 Part 10,High Profile, level 4.1), 4:2:0, 8 bits   per color, IPframing,configurable GOP

                解碼協議

                根據前端設備而定

                訂購指南

                (中、小型規模光矩陣)



                型    號

                說    明

                主體機箱

                kd-MO-08

                4U, 最大規模:08×08

                kd-MO-16

                4U, 最大規模:16×16

                kd-MO-36

                7U, 最大規模:36×36

                kd-MO-72

                14U,最大規模:72×72

                輸入板卡

                MI2-SFPO20K

                2路光纖3G、HD、SD-SDI/HDMI/DVI/VGA/YPbPr/CVBS輸入板卡,單模單芯,輸入20千米

                輸出板卡

                MO2-SFPO20K

                2路光纖3G、HD、SD-SDI/HDMI/DVI/VGA/YPbPr/CVBS輸入板卡,單模單芯,輸出20千米

                配件

                Kdo-HDT

                1路3G/HD/SD-SDI光纖發射器,延長距離20千米

                Kdo-HDR

                1路3G/HD/SD-SDI光纖接收器,延長距離20千米

                Kdo-ALLT

                1路HDMI/DVI/VGA/YPbPr/CVBS光纖發射器,延長距離20千米

                Kdo-ALLR

                1路HDMI/DVI/VGA/YPbPr/CVBS光纖接收器,延長距離20千米

                Kdo-DVIT

                1路DVI/VGA光纖發射器,延長距離20千米

                Kdo-DVIR

                1路DVI/VGA光纖接受器,延長距離20千米

                RCP-100D

                矩陣總控面板,高度1U



                (大型規模光矩陣)


                型    號

                說    明

                主體機箱

                kd-MO-144

                4U, 最大規模:08×08

                kd-MO-288144

                4U, 最大規模:16×16

                kd-MO-288

                7U, 最大規模:36×36

                輸入板卡

                MI4-SFPO20K

                4路光纖3G、HD、SD-SDI/HDMI/DVI/VGA/YPbPr/CVBS輸入板卡,單模單芯,輸入20千米

                輸出板卡

                MO4-SFPO20K

                4路光纖3G、HD、SD-SDI/HDMI/DVI/VGA/YPbPr/CVBS輸入板卡,單模單芯,輸出20千米

                配件

                Kdo-HDT

                1路3G/HD/SD-SDI光纖發射器,延長距離20千米

                Kdo-HDR

                1路3G/HD/SD-SDI光纖接收器,延長距離20千米

                Kdo-ALLT

                1路HDMI/DVI/VGA/YPbPr/CVBS光纖發射器,延長距離20千米

                Kdo-ALLR

                1路HDMI/DVI/VGA/YPbPr/CVBS光纖接收器,延長距離20千米

                Kdo-DVIT

                1路DVI/VGA光纖發射器,延長距離20千米

                Kdo-DVIR

                1路DVI/VGA光纖接受器,延長距離20千米
